Резьбовые державки для токарных станков — держатели твердосплавных резьбонарезных пластин для формирования наружной и внутренней резьбы на ЧПУ и универсальных станках. С их помощью выполняют метрические (M), дюймовые (UNC/UNF), трубные (G/BSP, NPT), трапецеидальные (Tr) и другие профили. Корректно подобранная державка совместно с «своей» пластиной определяет чистоту профиля, стабильный шаг и ресурс кромки.
Что входит в категорию

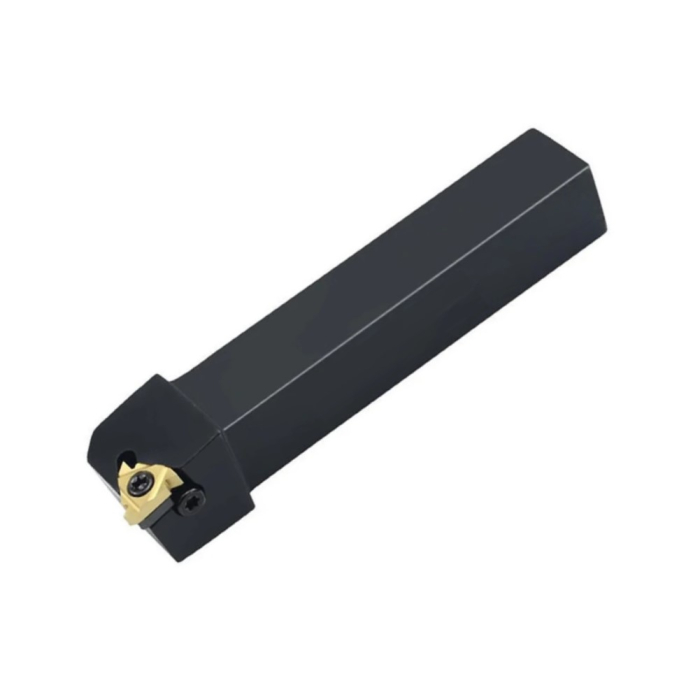

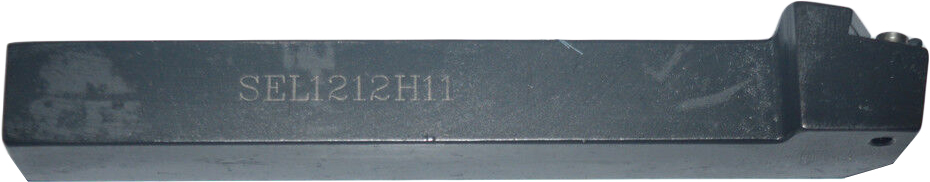

- Державки для наружной резьбы (правые/левые) под стандартные пластины типоразмеров 11, 16, 22 и др.
- Борштанги для внутренней резьбы с заданным минимальным диаметром захода; исполнения с внутренней подачей СОЖ.
- Державки для торцевой резьбы (face threading) — для резьбы на торцах фланцев/крышек.
- Фиксирующие элементы (винты, прижимы, подкладки) и варианты с каналами внутренней СОЖ.
Как выбрать резьбовую державку
- Стандарт резьбы и профиль: 60° (M/UNC/UNF), 55° (G/BSP/Whitworth), Tr (трапеция), NPT/NPTF (конус), Rd (круглая). Для каждого профиля — своя пластина и геометрия кромки.
- Шаг/диапазон шагов: универсальные пластины (например, “A60”) подходят для разных шагов одного профиля; полно профильные пластины под конкретный шаг дают точную вершину/впадину.
- Тип операции и доступ: наружная/внутренняя/торцевая; проверьте подвод к началу/концу резьбы и безопасный выход из канавки.
- Сечение хвостовика и вылет: 16×16, 20×20, 25×25, 32×32 мм и т. п.; чем больше сечение и меньше вылет — тем меньше вибраций и рисков срыва шага.
- Внутренняя резьба: соотнесите диаметр борштанги и минимальный диаметр отверстия, контролируйте отношение L/D (вылет/диаметр) для гашения вибраций.
- Подача СОЖ: для нержавеющих/вязких материалов и глубоких профилей предпочтительна внутренняя подача — лучше охлаждение и управление стружкой.
- Исполнение по руке: правое/левое под компоновку узла и направление подачи на вашем станке.
Рекомендации по применению
- Оставляйте подходящий припуск после чернового точения — резьбонарезание любит стабильный размер без «ступеней».
- Снижайте скорость резания относительно обычного точения, контролируйте подачу: шаг на оборот = шаг резьбы (для однопроходной синхронизации).
- Минимизируйте вылет державки/борштанги; при L/D > 5 используйте более жёсткие решения/внутреннюю СОЖ.
- Для чистоты профиля важны момент затяжки винта пластины и состояние подкладки (shim) — перекосы сразу видны в вершинах/впадинах.
- При концевых участках используйте подводные/отводные фаски или канавку, чтобы кромка не ударялась в упор.
Таблица: типы резьбовых державок и подбор вставок (кратко)
| Операция | Тип державки (пример) | Пластина (пример) | Профиль резьбы | Примечание |
|---|---|---|---|---|
| Наружная | Державка под наружную резьбу, прав./лев. | Типоразмер 16/22 (универсал A60 или полно профиль под шаг) | M/UNC/UNF 60°, G/BSP 55° | Больше сечение — меньше вибраций |
| Внутренняя | Борштанга под внутреннюю резьбу | Типоразмер 11/16 (по мин. диаметру) | M/UNC/UNF, G/BSP, NPT | Контроль L/D, по возможности внутр. СОЖ |
| Торцевая | Державка для торцевой резьбы | Пластины под профиль резьбы изделия | 60°/55°, Tr, др. | Проверяйте траекторию входа/выхода |
Эксплуатация и обслуживание
- Перед установкой пластины очищайте седло и shim — микрочастицы вызывают биение и сколы.
- Следите за остротой кромки и своевременной переустановкой — «перетерпевшая» пластина портит профиль.
- Храните набор пластин по профилям/шагах отдельно, чтобы исключить ошибку при переналадке.
Часто задаваемые вопросы
Чем отличается «универсальная» пластина (например, 60°) от полно профильной?
Универсальная режет несколько шагов одного профиля, но вершина/впадина получаются «по допуску». Полно профильная — под конкретный шаг, обеспечивает точную форму гребня и впадины.
Как выбрать типоразмер пластины — 11, 16 или 22?
Зависит от сечения державки, доступного пространства и требуемой прочности вершины. 11 — компактнее для внутренних мелких диаметров; 16 — универсальный; 22 — прочнее для крупных шагов и наружной резьбы.
Что делать при вибрациях на внутренней резьбе?
Уменьшить вылет (L/D), применить борштангу большего диаметра или виброгасящие решения, снизить скорость, включить внутреннюю СОЖ, уменьшить подачу на оборот.
Нужна ли левая державка?
Зависит от направления подачи и компоновки станка. Для некоторых траекторий/подходов левая удобнее и безопаснее.
Можно ли одной пластиной нарезать разные профили (например, M и G)?
Нет. Угол профиля отличается (60° vs 55°), как и форма вершин/впадин. Используйте пластины под конкретный профиль.
Внутренняя подача СОЖ действительно помогает?
Да, особенно на нержавеющих/вязких материалах и при глубоких профилях: охлаждение кромки и управляемая стружка повышают стабильность шага и стойкость.
Нужна помощь с подбором?
Если требуется подобрать державку и пластины под конкретный профиль, шаг и условия станка, обратитесь в ЧПТУП «ВДМН групп» — поможем выбрать наружные/внутренние решения с учётом жесткости, минимального диаметра и требований к чистоте профиля.
