Отрезные и канавочные державки

Отрезная державка и канавочная державка — специализированные держатели для точения, выполняющие поперечный рез, отрезку заготовки, наружные/внутренние канавки и проточки на токарных станках (ЧПУ и универсальных). В этой категории собраны решения под пластины для отрезки и для канавок разных ширин и глубин, с различными способами крепления и подводом СОЖ.

Типовые операции: отрезка детали, наружная канавка под стопорное кольцо, проточка под сальник, торцевая канавка, внутренние канавки борштангой. Для стабильности результата важны жёсткая державка, правильная ширина пластины, корректная глубина/скорость резания и точный соосный ввод инструмента.

Ключевые преимущества применения специализированных державок

• Точность геометрии канавки. Ширина и радиусы фасок соответствуют профилю пластины, что критично для посадочных и уплотнительных мест.
• Жёсткость и чистота поверхности. Клинковые/моноблочные конструкции снижают вибрации и заусенцы.
• Скорость переналадки. Быстрая замена пластины, повторяемое позиционирование, предсказуемый ресурс.
• Безопасная отрезка. Направляющие фаски и оптимальная подача уменьшают риск клина и поломки пластины.

Основные типы: отрезные, канавочные наружные и внутренние

• Отрезные державки (parting). Работа по оси, ширина пластины обычно 1–6 мм; важна жёсткость и минимальный вылет. Доступны клинковые (blade) и моноблочные исполнения.

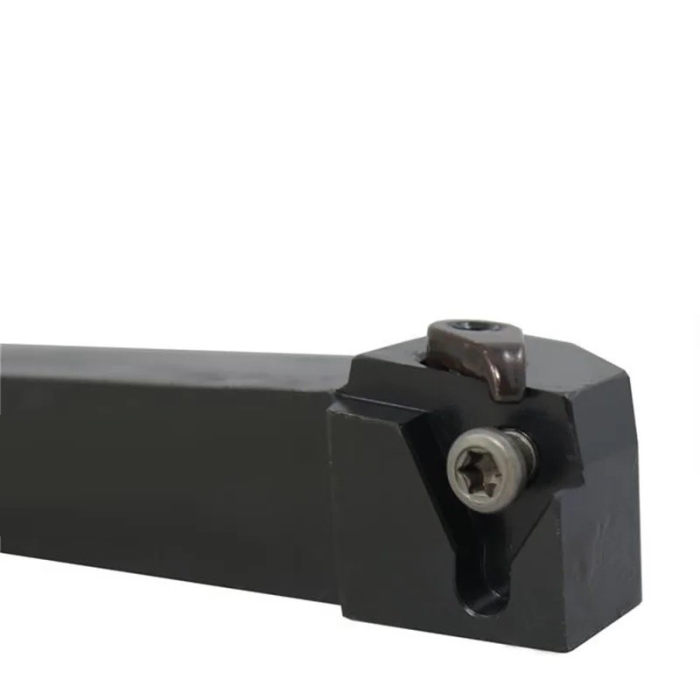

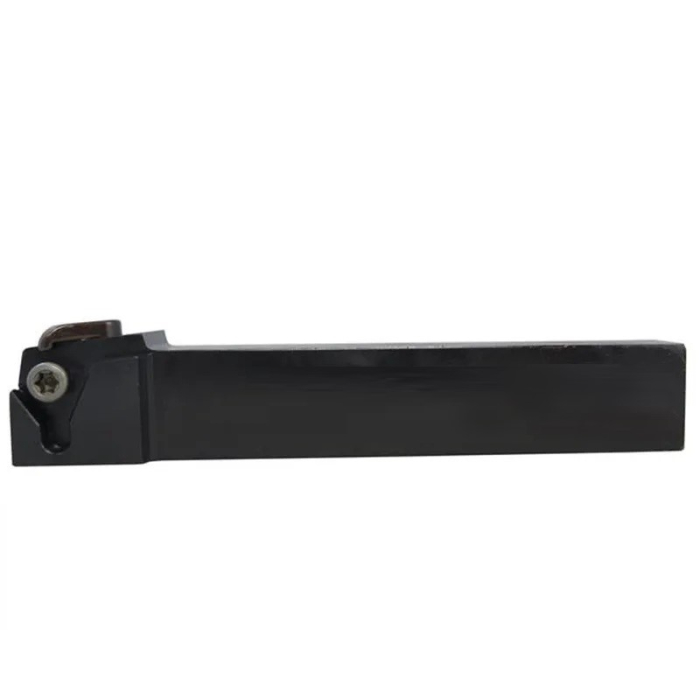

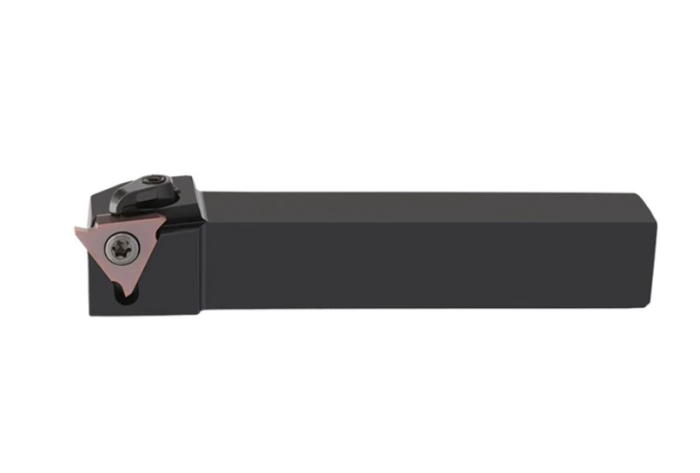

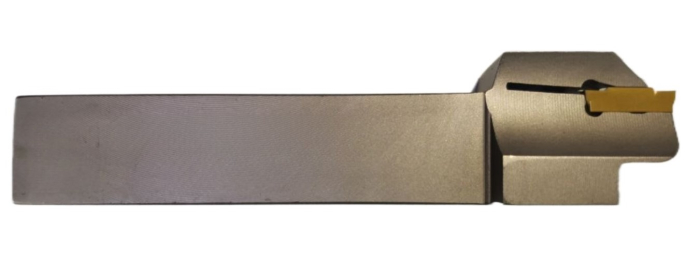

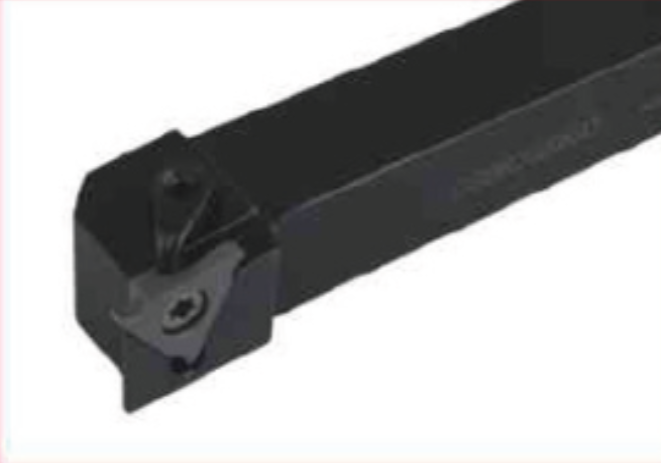

• Канавочные наружные (external grooving). Радиальные и торцевые канавки, точные фаски и радиусы. Ширины под стандартные пластины, фиксированная глубина канавки.
• Канавочные внутренние (борштанги для канавок). Проточки в отверстии; критичны диаметр захода, общий вылет и гашение вибраций. Часто оснащаются внутренним подводом СОЖ.

Как выбрать токарную державку для отрезки и канавок

1. Операция и профиль: отрезка, наружная/внутренняя канавка, торцевая канавка. От этого зависит тип державки и допустимая глубина реза.
2. Ширина и тип пластины: подбирайте ширину впритык к требуемой канавке/проточке (минимальный «пропил» = меньше усилие и нагрев). Обратите внимание на чипбрейкер для материала (сталь, нержавеющая, цветные).
3. Посадочный размер державки: 16×16, 20×20, 25×25 мм и др. Чем больше сечение — тем выше жёсткость и качество поверхности.
4. Способ крепления пластины: верхний прижим, винтовое, клиновое. Для отрезки предпочтительна схема, минимизирующая «выскакивание» пластины.
5. Подача СОЖ: внешний или внутренний подвод (через державку). Для нержавеющих и вязких материалов внутренний подвод заметно стабилизирует процесс.
6. Направление и базирование: правые/левые исполнения, требования к ориентации пластины строго перпендикулярно оси детали.

Рекомендации по применению

• Жёсткость: минимальный вылет державки/борштанги, плотная посадка, чистые и ровные пазы в суппорте.
• Ввод инструмента: строго перпендикулярно оси при отрезке; для радиальных канавок — без перекоса, иначе возрастает износ кромок.
• Охлаждение и стружка: стабильная СОЖ на режущую зону, особенно при глубокой канавке; контролируйте эвакуацию стружки узкой лентой.
• Переходы: при большой глубине делайте канавку «в несколько проходов» с промежуточным выходом из реза для сброса стружки.

Сравнение типовых операций и параметров

*Максимальная глубина зависит от конкретной модели державки и производителя.

Частые запросы и полезные термины

• Отрезные державки для токарных станков (универсал/ЧПУ), ширины 1.5–6 мм, различные схемы крепления пластин.
• Канавочные державки наружные для проточек под стопорные кольца, уплотнения, фасонные канавки.
• Канавочные державки внутренние (борштанги) для канавок в отверстиях с контролем вылета.
• Державки под пластины для канавок разных профилей и радиусов с оптимизированными стружколомами под сталь, нержавеющую, алюминий.

Советы по подбору под материал

• Стали конструкционные: нейтральная/положительная геометрия, универсальные чипбрейкеры, стабильная СОЖ.
• Нержавеющие стали: более агрессивный чипбрейкер для «короткой» стружки, внутренний подвод СОЖ желателен.
• Цветные сплавы: «острые» геометрии с малым притуплением, следите за заусенцами на кромках канавки.

Если вы формируете перечень инструмента для разных задач, сравните параметры нескольких державок: ширину и форму пластины, способ крепления, наличие внутреннего охлаждения, сечение державки и допустимую глубину. Это позволит подобрать оптимальный комплект для отрезки и канавок на ваших режимах и заготовках.

Часто задаваемые вопросы (FAQ)

Чем отличается отрезная державка от канавочной?

Отрезная работает по оси детали и формирует полный «пропил» с отделением заготовки; канавочная режет радиально и формирует заданную ширину/профиль канавки (наружной, торцевой или внутренней). Конструктив и геометрия пластин отличаются под конкретную операцию.

Как подобрать ширину пластины для отрезки?

Берите минимально возможную ширину, достаточную для жёсткой и безопасной работы на вашей заготовке. Чем уже пластина, тем меньше усилие резания и нагрев, но тем выше требования к жёсткости и точности настройки.

Нужен ли внутренний подвод СОЖ?

Для глубоких канавок, нержавеющих и вязких материалов — да, он стабилизирует процесс, улучшает отвод стружки и повышает стойкость кромки. Для базовых операций по конструкционным сталям достаточно внешнего подвода, если обеспечен постоянный поток.

Что выбрать: клинковая (blade) или моноблочная державка?

Клинковая удобна при частой смене ширин пластин и даёт хороший доступ стружке; моноблочная жёстче и лучше держит направление на максимальной глубине. Выбор зависит от доли отрезки в ваших операциях и требований к стабильности.

Как снизить вибрации при внутренней канавке?

Уменьшайте вылет борштанги, используйте державку большего сечения, снижайте подачу, применяйте внутренний подвод СОЖ. При критичном L/D — выбирайте виброгасящие исполнения борштанг.

Подходят ли те же пластины для отрезки и для канавок?

Как правило, нет. Профили, углы и чипбрейкеры различаются. Используйте пластины, рекомендованные производителем державки для конкретной операции (parting/grooving/face-grooving/internal).

Какие посадочные размеры державок наиболее универсальны?

Для токарных станков среднего класса популярны 20×20 и 25×25 мм для наружных операций и борштанги 16–25 мм для внутренних. Итоговый выбор зависит от мощности станка, держателя инструмента и требуемой глубины.
