Комплектующие для токарных державок — это расходные и сменные элементы, которые отвечают за надёжную фиксацию пластины, точное позиционирование, подачу СОЖ и общую стабильность процесса резания. В раздел входят: винты крепления пластин, подкладки (shim), верхние прижимы и клинья, опорные пластины и штифты-упоры, ключи Torx/Hex, клиновые зажимы для отрезных держателей, переходные втулки для борштанг, а также элементы внутреннего подвода охлаждения. Своевременная замена этих деталей повышает точность, снижает вибрации и продлевает ресурс державки и пластины.
Что входит в категорию

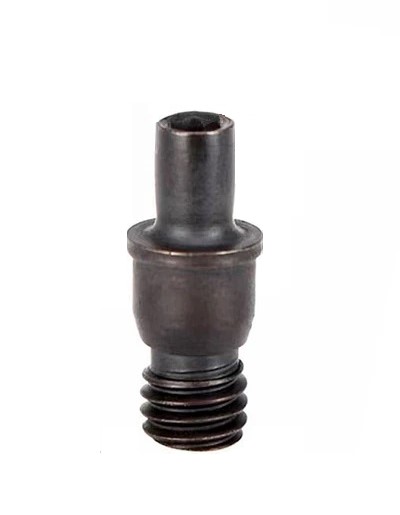

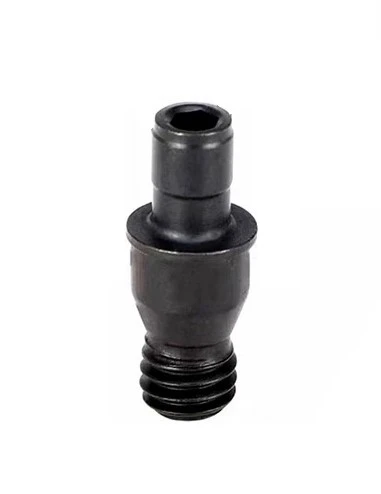

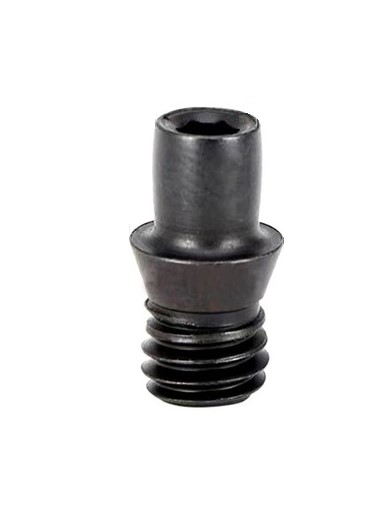

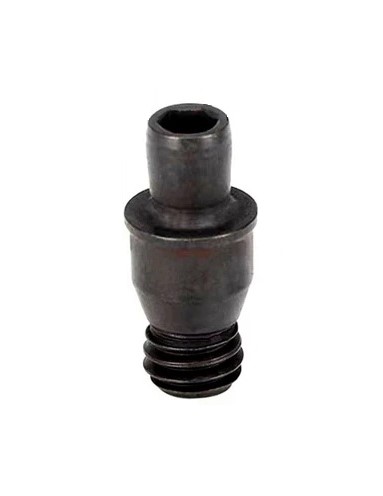

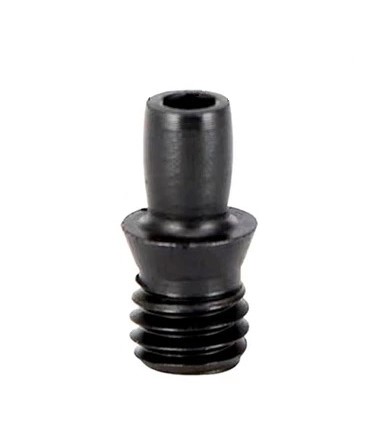

- Винты для пластин (Torx/Hex, разные длины и резьбы) — фиксируют твердосплавную пластину в седле.
- Подкладки (shim) и опорные пластины — защищают посадочное место, задают высоту и плоскостность.

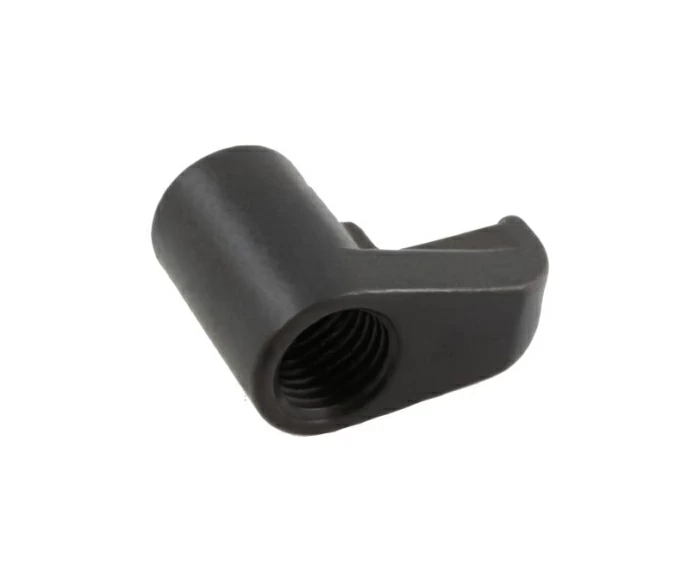

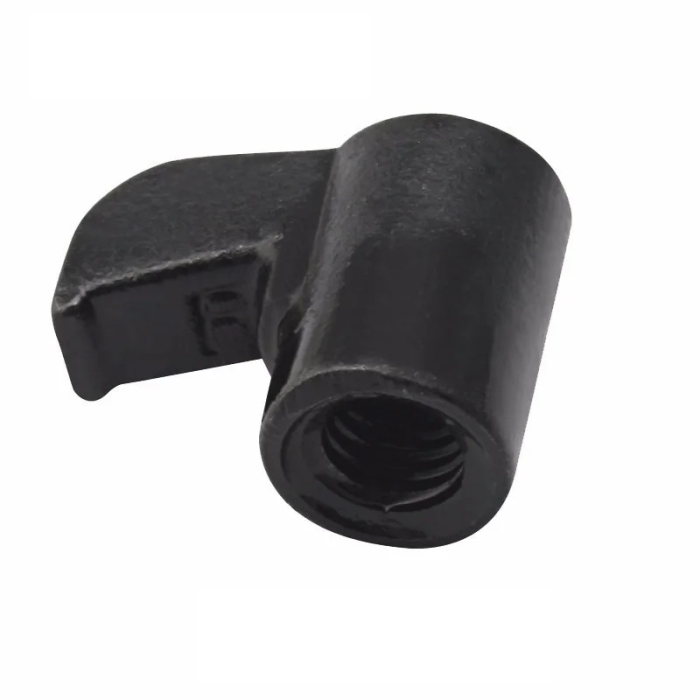

- Прижимы, рычаги и клинья — повышают жёсткость фиксации, особенно важны для отрезных/канавочных операций.
- Клинья и зажимы для blade-державок — удерживают отрезное лезвие с правильной геометрией пропила.
- Переходные втулки для борштанг — центрируют бар меньшего диаметра и гасят вибрации.
- Элементы внутренней СОЖ — штуцеры, винты-каналы, уплотнения и трубки для подачи охлаждения через держатель.

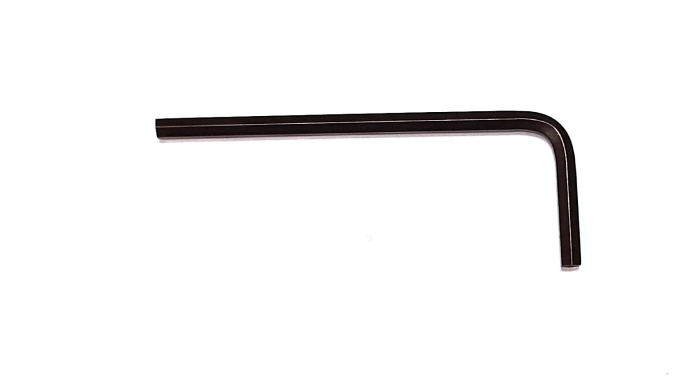

- Ключи Torx/Hex и моментные — для корректной и безопасной затяжки крепежа.
Как выбрать комплектующие
- Совместимость. Подбирайте по серии держателя и семейству пластин (CC.., DC.., TN.. и т. д.). Номер детали в паспорте державки — лучший ориентир.
- Габариты. Важны диаметр/длина винта, толщина и форма shim, ширина клинка/прижима, диаметр втулки для борштанги.
- Режимы обработки. Для отрезки и глубоких канавок выбирайте усиленные прижимы/клинья и детали для стабильной подачи СОЖ.
- Момент затяжки. Соблюдайте torque производителя; используйте исправный ключ нужного типа и размера.
Преимущества своевременной замены
- Стабильная геометрия и чистота поверхности канавки/проточки.
- Меньше сколов кромки благодаря правильной посадке и охлаждению.
- Защита седла державки — ремонт не потребуется, снижается простой станка.
- Повышение безопасности при отрезке и работе в узких каналах.
Короткая памятка по подбору
| Элемент | Для чего нужен | На что смотреть при выборе |
|---|---|---|
| Винт крепления | Фиксация пластины | Резьба и длина, тип шлица (Torx/Hex), указанный момент затяжки |
| Подкладка (shim) | Защита седла и высота пластины | Форма и толщина строго по модели держателя |
| Прижим/клин | Жёсткость фиксации (отрезка/канавка) | Совместимость по серии, ширина лезвия/канавки, состояние контактных поверхностей |
| Втулка переходная | Центровка борштанги | Диаметр бара и посадки, длина, наличие упорного буртика |
| Элементы внутренней СОЖ | Подача охлаждения через держатель | Совпадение каналов, уплотнений и резьбовых соединений |
Эксплуатационные советы
- Перед установкой очищайте седло и подкладку от мелкой стружки — это снижает биение и микропроворачивания пластины.
- При первых признаках износа шлица или резьбы винт лучше заменить, не «дотягивая» изношенным инструментом.
- Для вязких материалов и глубоких канавок используйте детали для стабильной подачи СОЖ и следите за эвакуацией стружки.
Часто задаваемые вопросы
Можно ли ставить «универсальные» винты и прижимы?
Лучше подбирать по каталожному коду державки. Внешне схожие детали могут отличаться по длине, высоте головки или конусу, что приведёт к перекосу пластины.
Как понять, что пора менять подкладку (shim)?
Признаки — вмятины, прожоги, задиры и «ступенька» на опорной поверхности. Из-за них пластина садится неровно и быстрее крошится.
Нужен ли моментный ключ?
Рекомендован: недотяжка вызывает смещение, перетяжка — обрыв винта и трещины. Следуйте моментам, указанным производителем.
Чем клин/прижим для отрезных держателей отличается от обычного?
Он рассчитан на осевые нагрузки и удержание лезвия при узком «пропиле». Для стабильной отрезки необходима точная совместимость по ширине клинка и серии держателя.
Когда нужна переходная втулка для борштанги?
Когда диаметр бара меньше посадочного места суппорта. Втулка центрирует инструмент, уменьшает вибрации и повышает качество поверхности.
Нужна помощь с подбором?
Если сомневаетесь в совместимости или хотите собрать комплект «под операцию», обратитесь в ЧПТУП «ВДМН групп» — подскажем по сериям держателей, подберём винты, прижимы и элементы СОЖ по вашим режимам обработки.
