Державки для наружного точения — это держатели твердосплавных пластин для обработки наружных поверхностей на токарных станках (ЧПУ и универсальные). С их помощью выполняют черновые и чистовые проходы, подрезку торцов и уступов, формирование фасок, копирование профиля и подготовку баз под последующие операции. Правильно подобранная державка повышает жёсткость узла «станок-инструмент-деталь», улучшает чистоту поверхности и ресурс пластины.
Какие операции закрывает категория
- Черновое точение с повышенной подачей и глубиной резания.
- Получистовое/чистовое с требованием к шероховатости.
- Подрезка торцов, фасок и уступов на валу или втулке.
- Копирование мягких радиусов и фасонных участков.
Типы державок и совместимые пластины
В наружном точении применяют держатели под самые распространённые формы пластин: CC.. (ромб 80°), DC.. (55°), VC.. (35°), TC.. (треугольник 60°), SC.. (квадрат 90°), WN.. (двойной ромб 80°) и др. Выбор формы определяет доступ к углам/уступам и жёсткость кромки: квадрат и WN.. — жёстче для черновых режимов, VC../DC.. — удобнее в «подлезании» к уступам и чистовой обработке.
Как выбрать державку для наружного точения
- Сечение хвостовика: 16×16, 20×20, 25×25, 32×32 мм и т. п. Чем больше сечение — тем выше жёсткость и качество поверхности (ориентируйтесь на возможности револьверной головки/держателя станка).
- Правое или левое исполнение: выбирайте под направление подачи и компоновку узла зажима.
- Угол в плане/подход к детали: 95°, 93°, 90°, 75°, 55°, 35° — влияет на «подлезание» к уступам и отвод стружки.
- Семейство пластины и её размер: 06/09/12 и др. Размер определяет прочность вершины, доступный радиус и диапазон подач.
- Подвод СОЖ: внешний или внутренний; для нержавеющих и вязких материалов внутренняя подача стабилизирует процесс и увеличивает стойкость.
- Вылет и базирование: держите вылет минимальным, базируйте хвостовик чистой плоскостью — это критично для чистовой обработки.
Примеры распространённых держателей

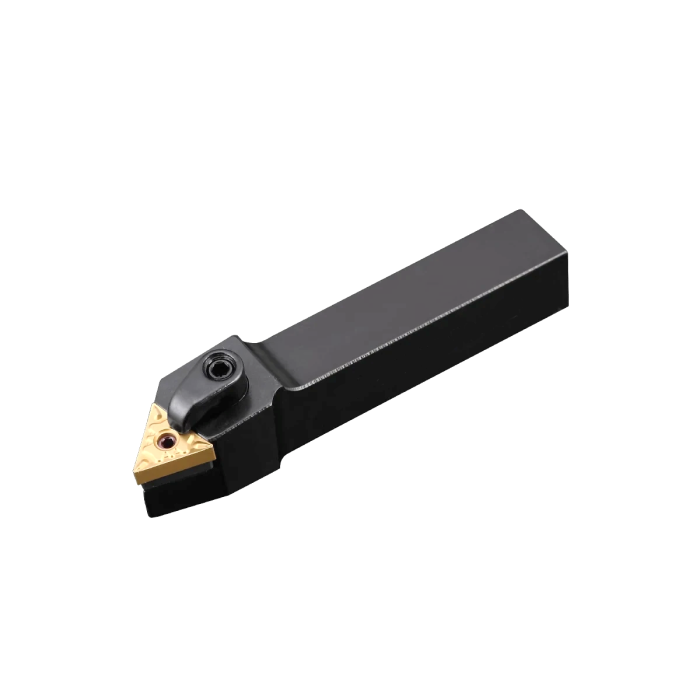

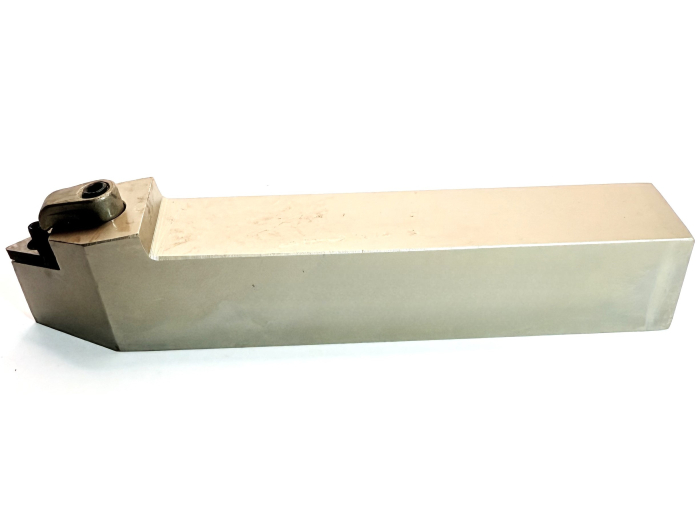

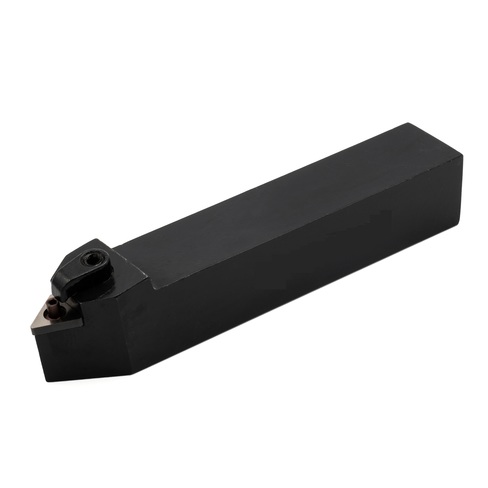

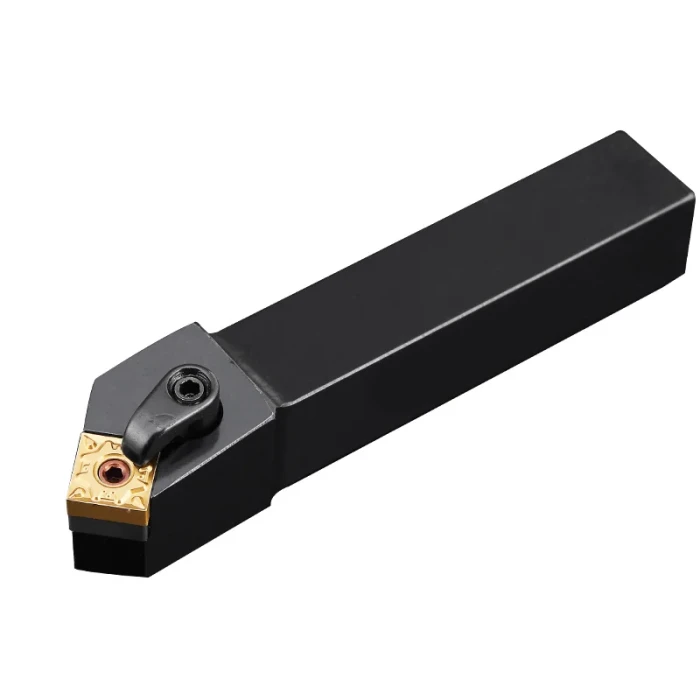

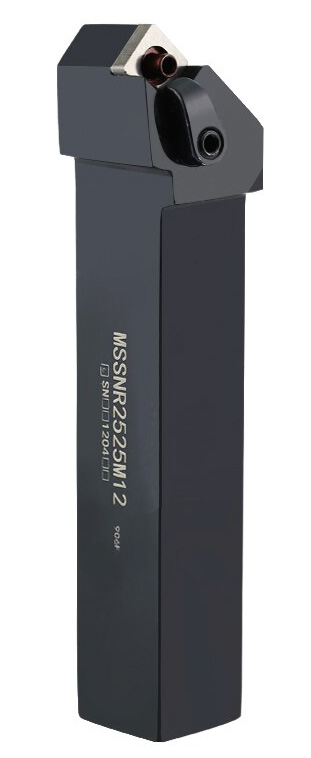

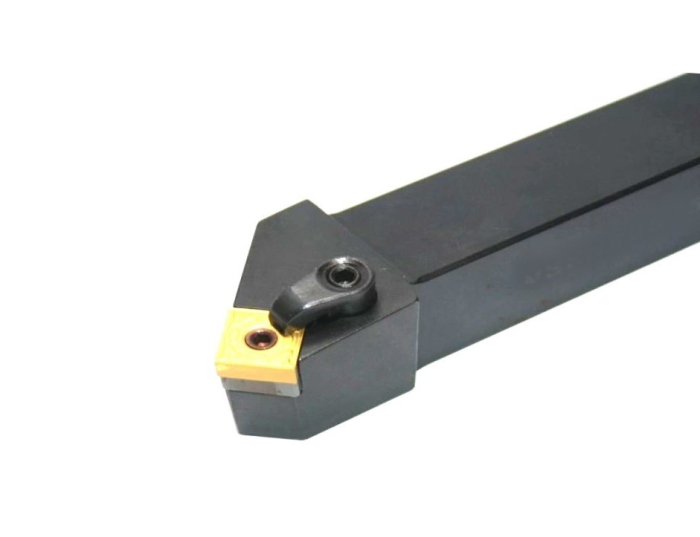

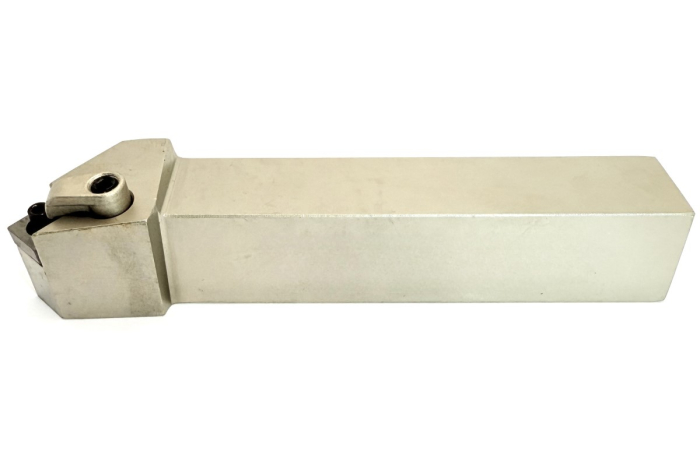

| Обозначение (пример) | Угол в плане | Семейство пластины | Типичные работы | Особенности выбора |
|---|---|---|---|---|
| SCLCR/L | 95° | CC.. (ромб 80°) | Универсальное точение, подрезка | Хороший баланс жёсткости и «подлезания» |
| SDJCR/L | 93° | DC.. (ромб 55°) | Чистовая, работа у уступов | Удобный доступ к торцам и канавкам |
| SVJCR/L | 93° | VC.. (ромб 35°) | Тонкие места, копирование | Лучшее «подлезание», но менее жёсткая вершина |
| STGCR/L | 90° | TC.. (треугольник 60°) | Черновое/получистовое | Три кромки на пластине, хорошая стойкость |
| SNMG/SCLNR | 95° | SN.. / WN.. (квадрат/дв. ромб) | Тяжёлые черновые режимы | Максимальная жёсткость вершины |
Рекомендации по применению
- Держите вылет минимальным, повышая сечение хвостовика, если позволяет инструментальный блок.
- Подбирайте радиус вершины к требуемой шероховатости и припуску: крупный радиус любит стабильную жёсткость.
- Для нержавеющих и вязких материалов используйте внутренний подвод СОЖ и пластину с «агрессивным» стружколомом для короткой стружки.
- Следите за моментом затяжки винта пластины и состоянием подкладки (shim) — это напрямую влияет на чистоту поверхности.
Часто задаваемые вопросы
Как выбрать между CC.. и DC..?
CC.. (80°) универсальнее и жёстче — хорошо для получистовых режимов. DC.. (55°) удобнее возле уступов и при чистовой обработке, но вершина менее прочная.
Какой хвостовик взять для станка среднего класса?
Чаще всего 20×20 или 25×25 мм. Если есть выбор, берите большее сечение — растёт жёсткость и стабильность чистовой.
Нужен ли левый держатель?
Зависит от направления подачи и компоновки. Левые удобны при обработке «с другой стороны» или если правый упирается в патрон/центр.
Можно одной державкой вести и черновое, и чистовое?
Да, если подобрать пластину и режимы. Но для стабильной чистоты удобнее иметь отдельный чистовой держатель с маленьким радиусом вершины.
Внутренняя СОЖ действительно помогает?
На нержавейке, легированных сталях и при повышенной подаче — да: лучшее охлаждение кромки и управляемость стружки.
